コントローラ

システム、モーションコントローラ

安川電機:モジュール形マシンコントローラ MP3200
安川電機:モジュール形マシンコントローラ MP3200お問合せ 仕様 特長 用途
<CPUユニット>
プログラム容量:31MB
制御軸数
  • 最大256軸(MECHATROLINK-II/III)
制御機能
  • 位置制御(位置決め、直線補間、円弧補間、ヘリカル補間)、同調位相制御、速度制御、トルク制御
加減速機能
  • 直線、多段直線、非対象、S字
プログラム言語
  • ラダーダイヤグラム
  • テキスト型言語(数値演算、論理演算など
I/O
  • 入出力モジュールで任意に拡張
通信
  • MECHATROLINK-II/III(IIIは内蔵)
  • オプションモジュールにより汎用シリアル通信(RS-232C,422/485),
    Ethernet,DeviceNet,PROFIBUS,CP-215通信,MP-LINK,FL-net,Ethernet/IPに対応
  • <YMDユニット>
    画像処理
    • テンプレートマッチング,エッジ検出,プロップ解析

    画像入力
    • カメラI/F:Mini Camera Link×4
    • 画素数:640×480~2440×2048(500万画素)
  • モーション・ビジョン・ロボットシステムを融合
  • 最適制御によるハイレベルなオートメーション化を実現
  • 情報の一括管理による、メンテナンス性の向上
  • 最速125μsの高速処理による、タクトタイム短縮
  • 印刷関連機械
  • 食品関連機械
  • 繊維機械
  • 検査・試験装置
  • 半導体製造装置
  • 搬送,ハンドリング
安川電機:ボード形マシンコントローラ MP2100,MP2101,MP2101T
安川電機:ボード形マシンコントローラ MP2100,MP2101,MP2101Tお問合せ 仕様 特長 用途
プログラム容量:5.5MB/11.5MB
制御軸数:最大16軸/32軸
制御機能
  • 位置制御(位置決め、直線補間、円弧補間、ヘリカル補間)、同調位相制御、速度制御、トルク制御
加減速機能
  • 直線、多段直線、非対象、S字
プログラム言語
  • ラダーダイヤグラム
  • テキスト型言語(数値演算、論理演算など)
I/O
  • DI:5点,DO:4点(入出力モジュールで拡張可)
通信
    • MECHATROLINK-II/III 1回線/2回線
  • PCIハーフサイズ
  • パソコンから指令及びデータ交換が高速・簡単
  • ネットワーク対応で省配線
  • 印刷関連機械
  • 食品関連機械
  • 検査・試験装置
  • 半導体製造装置
安川電機:オールインワン形コントローラ MP2300,MP2310
安川電機:オールインワン形コントローラ MP2300,MP2310お問合せ 仕様 特長 用途
プログラム容量:5.5MB
制御軸数
  • 【MP2300】最大48軸
  • 【MP2310】最大64軸(MECHATROLINK-II/III)
  • 【MP2300S】最大32軸

制御機能
  • 位置制御(位置決め、直線補間、円弧補間、ヘリカル補間)、同調位相制御、速度制御、トルク制御
加減速機能
  • 直線、多段直線、非対象、S字
プログラム言語
  • ラダーダイヤグラム
  • テキスト型言語(数値演算、論理演算など
I/O
  • DI:8点,DO:4点(入出力モジュールで拡張可)
  • オールインワン マシンコントローラ
  • MECHATROLINK-II,Ethernet(100Mbps)を標準搭載(MP2300S,MP2310)
  • 印刷関連機械
  • 食品関連機械
  • 繊維機械
  • 検査・試験装置
  • 半導体製造装置
  • 搬送,ハンドリング
安川電機:コンパクトユニット形コントローラ MP2400
安川電機:コンパクトユニット形コントローラ MP2400お問合せ 仕様 特長 用途
プログラム容量:5.5MB
制御軸数:最大16軸
制御機能
  • 位置制御(位置決め、直線補間、円弧補間、ヘリカル補間)、速度制御、トルク制御
加減速機能
  • 直線、多段直線、非対象、S字
プログラム言語
  • テキスト型言語(モーションプログラム,シーケンスプログラム)
I/O
  • 分散I/Oで拡張可
通信
    • MECHATROLINK-II
    • Ethernet(100Mbps)
  • 省スペース・省配線のコンパクトユニット形マシンコントローラ
  • MECHATROLINK-IIとEthernet(100Mbps)を標準装備
  • 簡単プログラミングで,シーケンス制御とモーション制御を実現(ラダープログラムなし)
  • 最大16軸のモーション制御が可能
  • 印刷関連機械
  • 食品関連機械
  • 繊維機械
  • 検査・試験装置
  • 半導体製造装置
  • 搬送,ハンドリング

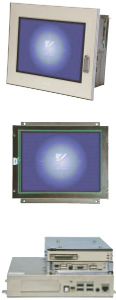

安川電機:パネル一体形マシンコントローラ MP2500
安川電機:パネル一体形マシンコントローラ MP2500お問合せ 仕様 特長 用途
プログラム容量:5.5MB
制御軸数:最大16軸/32軸
制御機能
  • PTP制、補間、速度制御、トルク制御、位置制御、位相制御
加減速機能
  • 直線、非対象、S字
プログラム言語
  • ラダーダイヤグラム
  • テキスト型言語(数値演算、論理演算など)
I/O
  • DI:5点,DO:4点(入出力モジュールで拡張可)
通信
    • MECHATROLINK-II/III 1回線/2回線
    • RS-232C,RS-422/485,Ethernet,DeviceNet,PROFIBUS,CP-215通信,MP-LINK,FL-net,EtherNet/IPに対応
  • タッチパネルとコントローラを融合
  • ネットワーク対応で省配線
  • 作画ツールMotionScreenを使用し、プログラムレスでHMIを開発可能
  • パネル一体形と分離形を準備
  • サイズバリエーション:12インチ、15インチ
  • 半導体製造装置
  • 電子部品組立て機
  • 食品包装機
  • 金属加工機
  • 取り出しロボット
  • 印刷機械
安川電機:汎用高速I/O,分散I/O
安川電機:汎用高速I/O,分散I/Oお問合せ 仕様 特長 用途

MECHATROLINK-II 専用モジュール

  • 64点IN/OUT DC24V/16点IN DC24V/8点 IN AC100V/8点 IN AC200V/16点OUT DC24V/8点OUT AC100/200V/8点OUT リレー/4CH A/D/2CH D/A/2CH カウンタ/2CH パルス出力

MECHATROLINK-III 専用モジュール

  • 64点IN/OUT DC24/8CH A/D/4CH D/A/2CH カウンタ/4CH パレス出力
  • 高速通信採用による高速リフレッシュ処理
  • 省配線、コストの削減
  • 高ノイズ耐量、小型化で機械組込に最適
  • 機械組込形各種I/O
安川電機:システム統合エンジニアリングツール MPE720 Ver.7
安川電機:システム統合エンジニアリングツール MPE720 Ver.7お問合せ 仕様 特長 用途
CPU:Pentium800MHz以上または相当品(1GHz以上を推奨)
メモリ容量:512MB以上(1GB以上を推奨)
HDD空き容量:700MB以上の空き容量が必要
ディスプレイ:1基(インストール時のみ)
通信ポート:RS-232C,Ethernet,MP2100バス,USB
対応OS:Windows7(32bit,64bit)(推奨)
Windows Vista(HomeBasic,HomePremium,
Business,Ultimate,Enterprise),
Windows XP(Professional,HomeEdition)
.Net環境:.Net Framework2.0 SP1以上
対応言語:日本語、英語
  1. MP3200とMP2000シリーズに対応したソフトウェア。
  2. コントローラからサーボ・インバータ・I/Oなどのスレーブ機器までのセットアップ。プログラミング・メンテナンスをワンストップで実行可能。
  3. 多彩な機能を搭載し、効率的な開発プラットフォームを提供。
  4. MP3200ビジョンプログラムに対応。ビジョンプログラム、ビジョンモニタ画面作成を専用ツールなしで開発でき、開発効率が大幅にアップ。
MP3200と「MP2000シリーズ対応ソフトウェア
